안녕하세요. 제이쓰리디 주실장입니다.
오늘은 메시 형태의 얇은 금속 판을 스캔하여
표면적과 부피를 계산하고자합니다.
1. 3D스캔 대상물
3D스캔 제품은 택배로 성남 사무실에 보내주셨습니다.
제품은 10x10cm에 두께 약 3mm인 금속 재질의 판입니다.
정확한 표면적 계산을 위해 되도록 스프레이 도포를 하지 않는 것이 좋고
조그만 메시의 구멍들의 표현,
한 번에 앞 뒤 면을 전부 찍기 위한 고민이 필요합니다.
2. 3D스캐너 선정
장비는 Freescan Combo로 선정했습니다.
[레이저 3D 스캐너] 최고의 가성비, 산업현장의 최고의 선택 Freescan Combo 시리즈
FREESCAN COMBO Ser.가성비 산업용 레이저 3D 스캐너 블루 레이저 & 적외선블루레이저와 적외선 광원의 혁신적인 조합은다양한 산업용 3D 스캐닝 시나리오의 요구 사항을 충족합니다. 4가지 3D 스캔 모
j3d-3dscanner.tistory.com
스프레이 도포 없이 3D스캔하기 위해 레이저 광원을 선택했고
조그만 제품이기 때문에 가장 작은 3D스캐너로도 충분합니다
3. 3D스캔 준비
제품의 형상이 앞 뒤 면이 동일하게 생겨서
나누어 스캔하면 정렬이 잘 되지 않습니다.
3D스캐너 입장에서보면 이게 앞면인지 뒷면인지 구별을 못하는 것이죠
그래서 공중에 매달아 주변의 마커를 인식할 수 있도록
아이들 장난감을 이용해 3D스캔 준비를 해주었습니다
이렇게 물체에 직접 마커를 부착하지 않아도
주변에서 마커를 인식 할 수 있으면 레이저 3D스캐너로도 충분히 스캔할 수 있습니다.
4. 3D스캔 데이터
세팅이 끝난 후 스캔은 어렵지 않게 완료되었습니다.

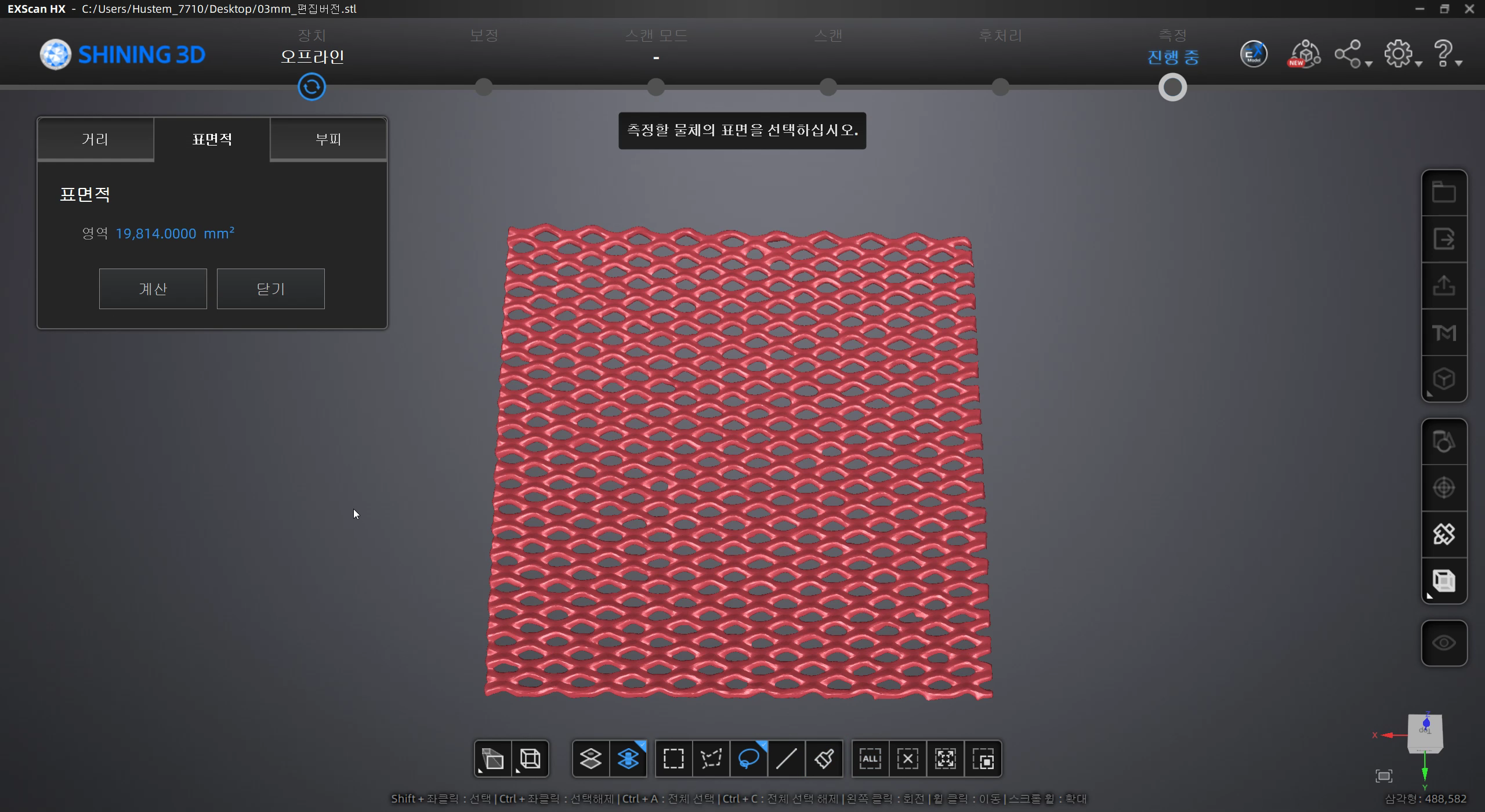

표면적과 부피는 3D스캔 소프트웨어에서 어렵지 않게 측정이 가능합니다.
추가 소프트웨어가 필요없다는 뜻이지요.
