[트래커 3D스캐너] Freescan Trak Pro2 - 마커가 필요 없는 광학 3D 측정 및 동적 트래킹

FreeScan Trak Pro2

마커가 필요 없는 광학 3D 측정 및 동적 트래킹

최대 0.023 mm (0.0009 인치)의 정확도

최대 3,070,000 포인트/초의 고속 스캔

넓은 트래킹 범위

FreeProbe (옵션 사항) 사용 가능



마커가 필요 없는 광학 3D 측정 및 동적 트래킹

품질 관리 및 3D 검사에 이상적인 계측 도구입니다. 높은 정확도와 반복성을 갖춘 FreeScan Track Pro2는

마커 없이도 다양한 부품 유형과 표면을 빠르고 정확하게 검사할 수 있습니다.





마커 없이

FreeTrak은 추적 타겟을 사용하여 TE25 스캐너를 동적으로 추적하므로 스캔물에 마커를 수동으로 부착할 필요가 없습니다.





뛰어난 정확도

FreeScan Trak Pro2는 최대 0.023mm에 이르는 뛰어난 정확도로 측정 등급의 스캔 결과를 제공합니다.





3개 레이저 라인 모드

스캐너는 빠르고 매우 정밀한 스캔을 위한 50개의 크로스 레이저 라인, 매우 세밀한 디테일을 가진 부분 HD 스캔을 위한 7개의 평행 레이저 라인, 그리고 깊이 대 직경 비율이 1:4인 깊은 홀 스캔을 위한 단일 레이저 라인을 제공합니다.

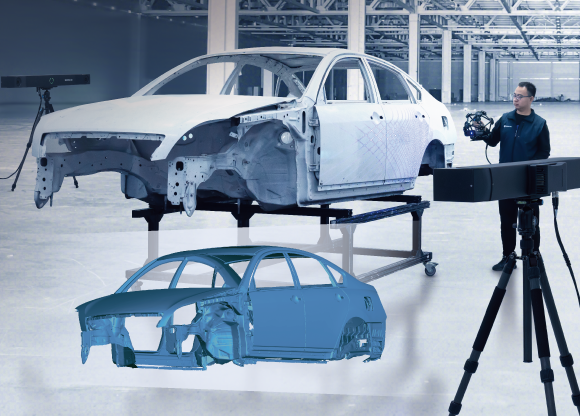

넓은 측정 범위

FreeScan Trak Pro2의 넓고 확장 가능한 추적 범위는 정확도를 유지하면서도 다양한 부피와 표면을 측정할 수 있습니다.



---

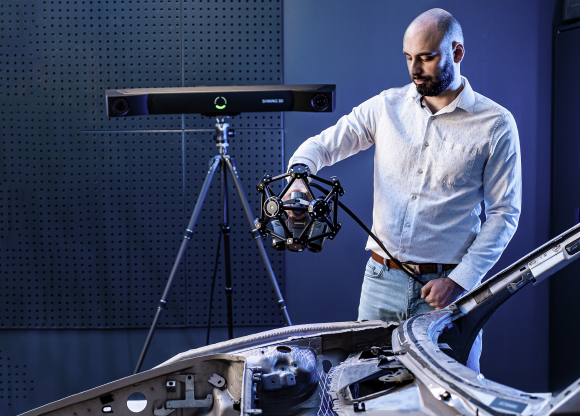

동적 기준 설정, 마커 불필요

FreeTrak 바는 추적 타겟을 사용하여 TE25 스캐너를 동적으로 추적하므로 스캔 대상에 마커를 수동으로 배치할 필요가 없습니다. 이 마커 없는 운영 방식은 시간을 절약하고 3D 스캔 프로세스를 훨씬 더 원활하게 만듭니다.

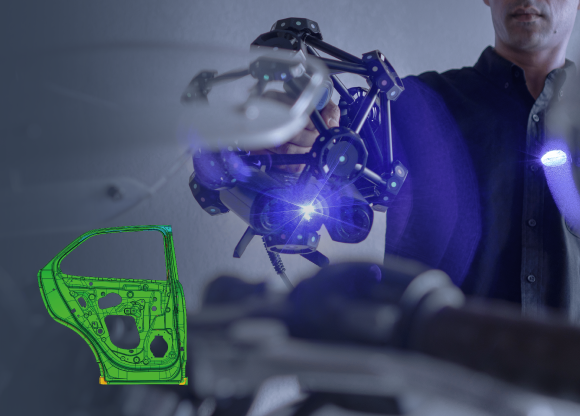

뛰어난 정확도

FreeScan Trak Pro2는 최대 0.023 mm*에 이르는 탁월한 정확도로 계측 등급의 스캔 결과를 제공합니다.



*VDI/VDE 2634를 기반으로, 구체 간격 오차는 추적 가능한 길이 인공물과 마커를 사용하여 작업 범위 내의 다양한 위치와 방향에서 측정하여 평가됩니다. 이 과정은 ISO/IEC 17025:2017 인증을 받은 정확도 실험실에서 수행되며, 환경 조건은 온도 20 ± 0.5°C, 습도 40-60% RH입니다.





넓은 측정 범위

FreeScan Trak Pro2의 넓고 확장 가능한 추적 범위는 정확도를 손상시키지 않으면서도 다양한 부피와 표면을 측정할 수 있게 해줍니다.

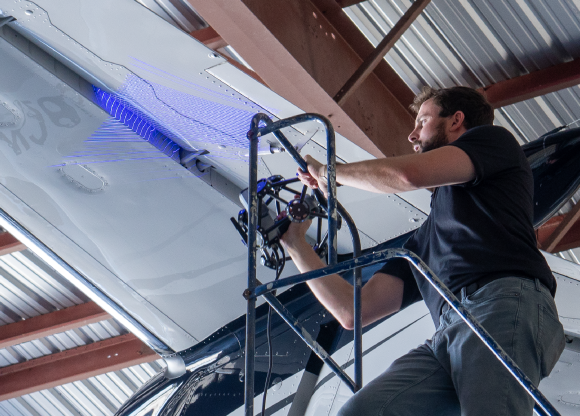

광학 추적과 마커 스캐닝 모두 지원

요구 사항과 스캔할 물체 유형에 따라 이 두 가지 모드를 전환할 수 있습니다. 이중 모드는 더 넓은 범위의 응용 프로그램과 표면 유형을 처리할 수 있는 유연성을 제공합니다.

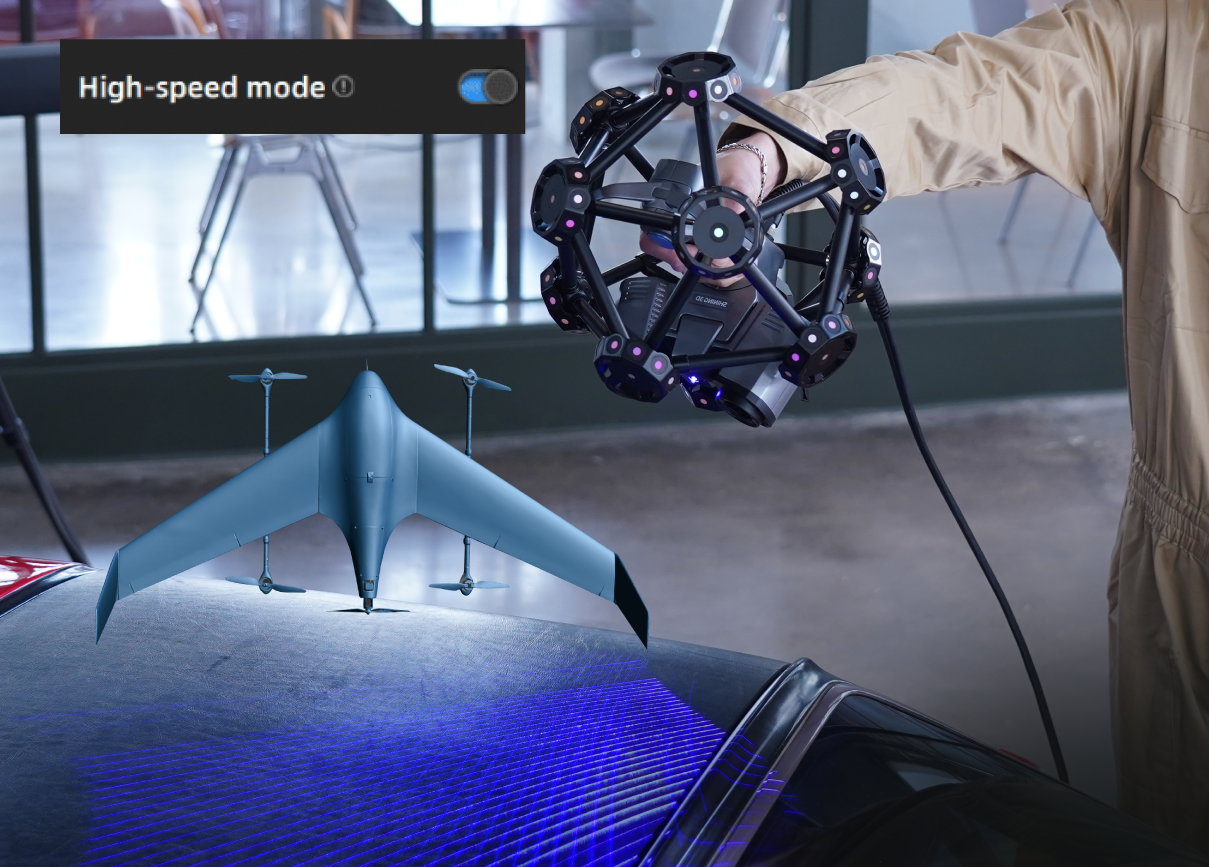

고속 스캐닝

50개의 블루 레이저 라인과 함께 FreeScan Trak Pro2의 두 개 산업용 5.0MP 해상도 카메라는 초고속 데이터 수집을 가능하게 하여 원활한 스캔 경험을 제공합니다.

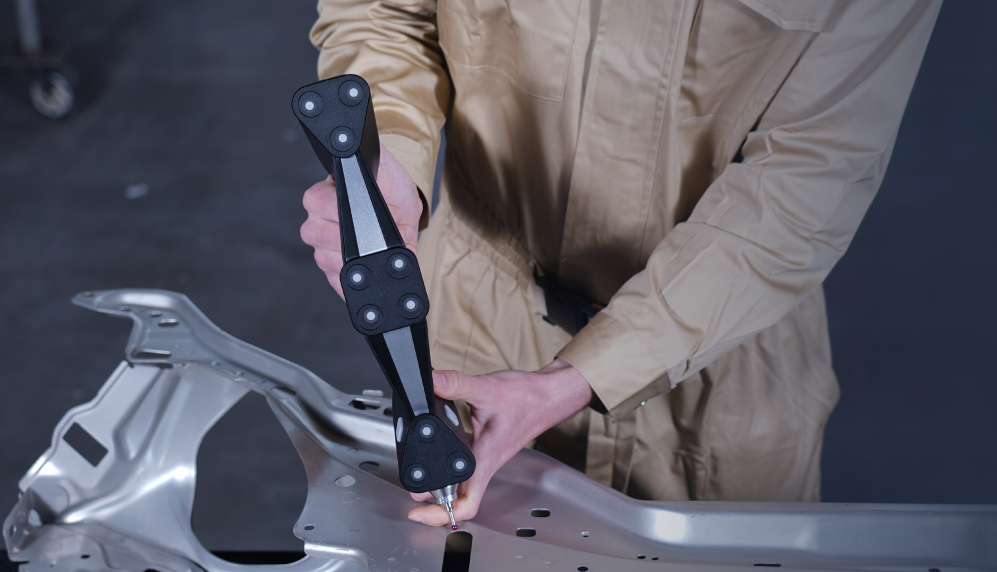

FreeProbe(옵션)

인체공학적 설계로 쉬운 그립감과 사용

정확성을 보장하는 견고한 구조

다양한 기능을 지원하는 다기능 버튼

PolyWorks 및 ControlX와의 통합으로 신속한 검사 가능



특정 데이터만 필요한 경우, 프로브를 사용하여 메쉬 데이터를 생성하지 않고도 기하학적 특징을 만들어 빠른 검사나 측정을 수행할 수 있습니다.
