[트래커 3D스캐너] Freescan Trak Pro W - 확장 범위를 갖춘 무선 3D 동적 트래킹 및 스캔 시스템

FreeScan Trak ProW

확장 범위를 갖춘 무선 3D 동적 트래킹 및 스캔 시스템

마커 없는 & 무선 스캔

최대. 8.6m 추적 거리 및 206.7m³ 추적 체적

비디오 사진측량 (VPG)

FreeProbe (옵션)



더 스마트한 추적, 더 넓은 추적 범위

FreeScan Trak ProW는 확장된 추적 범위와 인상적인 확장 스캔 볼륨을 갖추고 있어 대규모 3D 측정 작업에 이상적인 솔루션입니다.

무선 작동, 보조 배터리 지원으로 비교할 수 없는 자유로움과 유연성을 제공합니다.





마커 불필요

FreeTrak W는 TE25W 스캐너의 추적 타겟을 활용해 동적으로 트래킹하므로, 스캔대상물에 마커를 수동으로 부착할 필요가 없습니다.





빠른 스캔 속도

FreeScan Trak ProW는 초당 550만 포인트(5,500,000/s)의 초고속 스캔으로 빠르고 정밀한 3D 측정이 가능합니다.





뛰어난 정확도

FreeScan Trak ProW는 뛰어난 정확도로 계측 등급의 스캔 결과를 제공합니다.





다양한 애플리케이션을 위한 3가지 모드

TE25W에는 3가지 스캔 모드가 있습니다: 고속 스캔, 디테일 스캔, 딥 포켓 스캔.



---

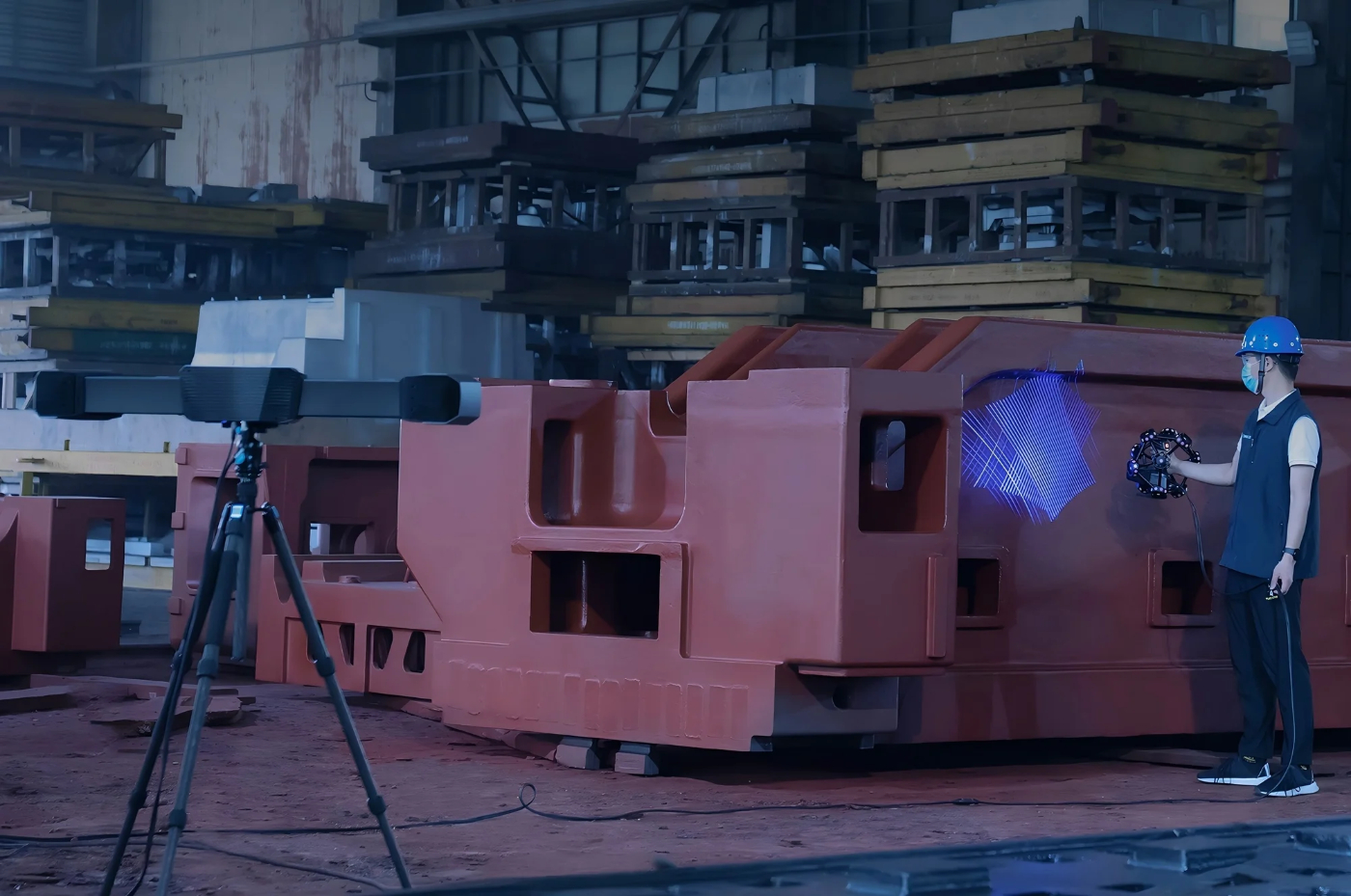

매우 넓은 측정 범위

FreeScan Trak ProW는 초장거리 8.6m 추적 거리와 206.7m³의 단일 스테이션 작업 볼륨을 구현한 혁신적 설계로, 대형 물체 스캐닝 시 리프프로그(Leapfrog)* 횟수를 획기적으로 줄여줍니다.



*(1)리프프록(Leapfrog): 작업 영역 확장을 위해 측정 장치의 위치를 변경하는 기술을 의미합니다. 한 위치에서 기준 형상(아티팩트)을 측정한 후, 장치를 재배치하고 동일한 기준 형상을 다시 측정합니다. 이러한 기준점들은 새 장치 위치와 원래 좌표계 간의 연결을 설정하여 모든 측정값이 동일한 기준 좌표계에서 일관되게 보고될 수 있도록 합니다.

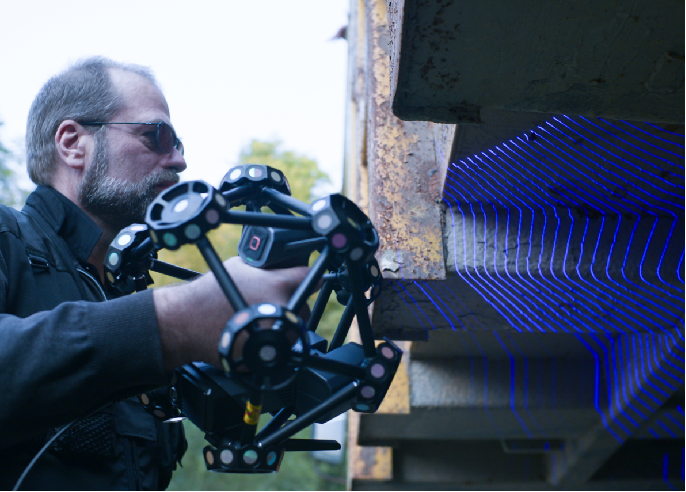

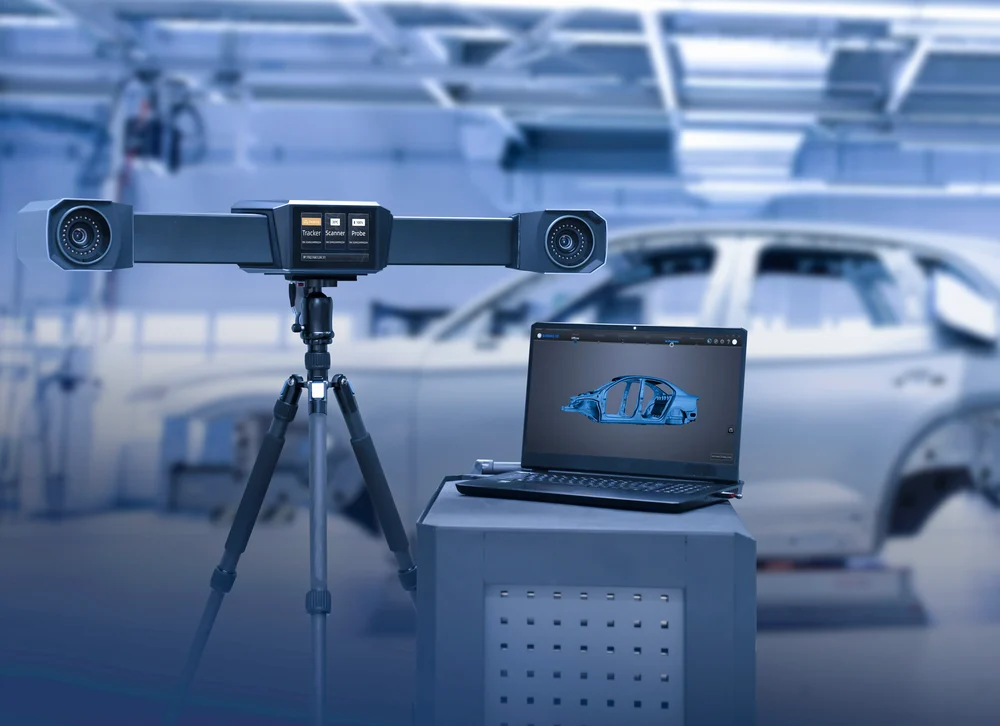

어디에서나 무선 스캔

어디서나 빠른 무선 스캔을 제공하는 FreeScan Trak ProW. 케이블이 필요 없는 디자인으로 실시간 데이터 전송이 가능하며 보조 배터리를 지원하여 이동에 제약이 없습니다. 통합 화면으로 원활한 작동을 보장합니다.

• 내장 컴퓨팅 모듈
• 내장 무선 모듈
• 전원 공급 장치
• 실시간 디스플레이 스크린





마커 불필요 초고속 스캐닝

FreeTrak W는 TE25W 스캐너의 실시간 인식 및 위치 추적 기능으로 기준 마커가 필요 없어, 작업 효율성을 극대화하고 워크플로우를 간소화합니다.

초당 5,500,000 포인트의 초고속 스캐닝 속도로 빠른 데이터 획득이 가능합니다.





비디오 포토그래메트리(VPG)

FreeScan Trak ProW는 SHINING 3D의 특허받은 비디오 기반 포토그래메트리 기술을 탑재하여, 코디드 마커가 필요 없습니다. 포토그래메트리 기술과 캘리브레이션 로드를 결합해 비디오 촬영을 통해 실시간 마커 검증이 가능합니다. 이를 통해 일관된 볼류메트릭 정확도를 보장하며, 대형 객체 스캐닝을 위한 설정 과정을 간소화해 작업 효율성을 높였습니다.

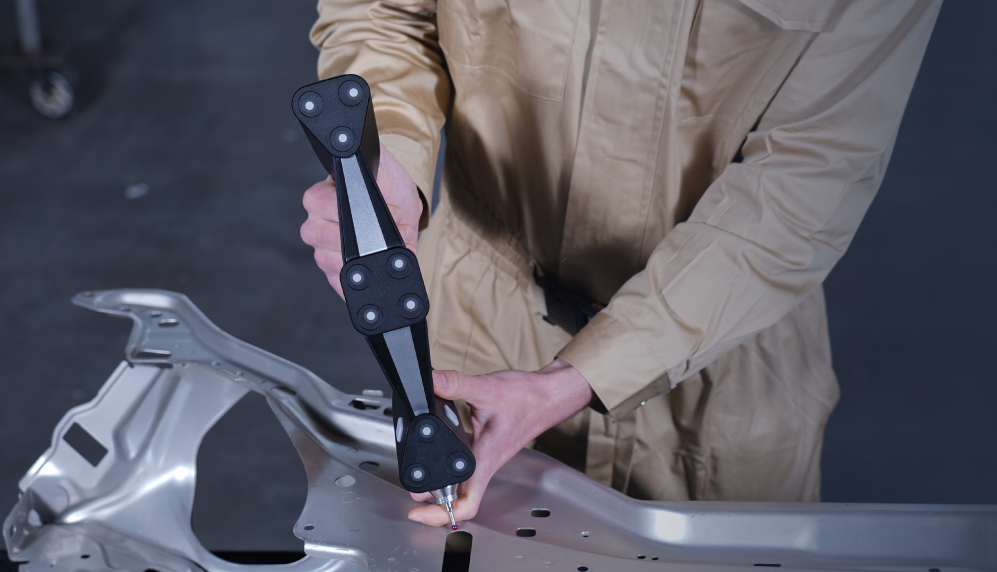

FreeProbe (옵션)

그립과 사용이 간편한 인체공학적 디자인

견고한 구조로 내구성과 측정 정확도 향상

다양한 기능을 위한 다기능 버튼

주요 산업용 검사 소프트웨어와의 원활한 통합



빠른 측정과 검사를 위해 설계된 FreeProbe는 메시를 생성하지 않고도 정확한 기하학적 데이터를 캡처합니다. 스캐너가 도달할 수 없는 영역에 이상적이며 정확한 데이터 수집을 보장합니다.
