안녕하세요. 제이쓰리디입니다.
제품의 플라스틱 커버를 스캔하여 도면화를 하고자
제이쓰리디를 방문해주신 사례입니다.

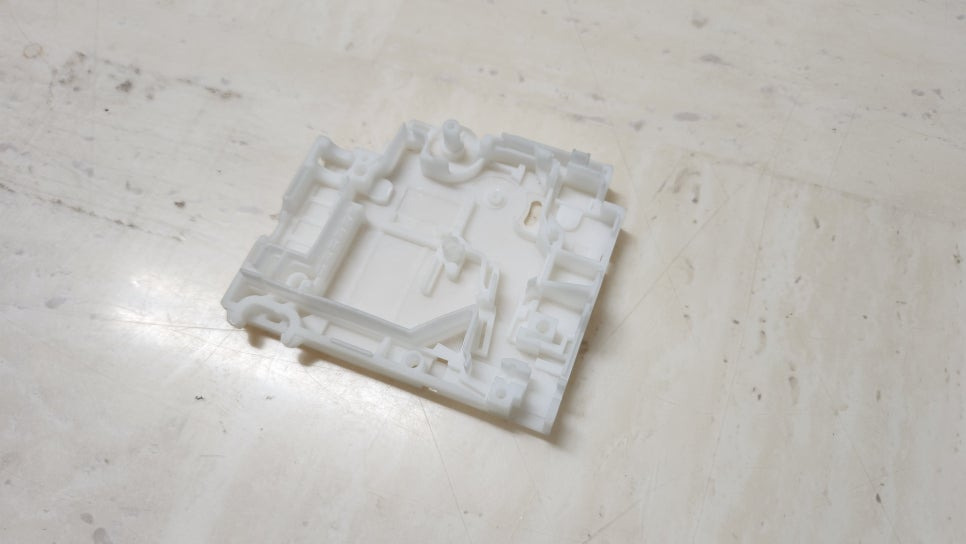

스캔 대상은 손바닥만한 크기의 제품 커버입니다.
외부는 밋밋하지만 커버를 열고 내부를 보면
무수히 많은 리브 형상들이 있습니다.
이 무수한 형상을 고화질로 높은 정밀도로 스캔하는 것이 관건입니다.
고려해 볼 만한 제품은 두 가지 입니다.
고정식 턴테이블 방식의 3D스캐너 TranScan C
핸드헬드 레이저 #3D스캐너 FreeScan Combo
[FreeScan Combo 3D 스캐너 자세히 보러 가기]
#3D스캐너가격 은 레이저스캐너인 Freescan Combo가 두 배 정도 높습니다.
하지만 더 가격이 싼 Transcan C가 스캔에는 적합합니다.
스캔 결과를 한번 봅시다.

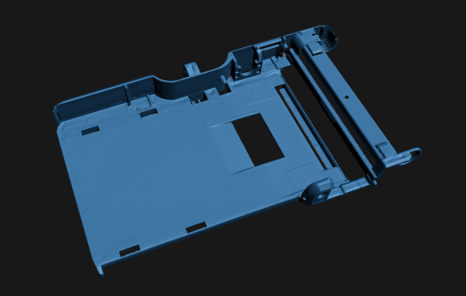

우선 Transcan C의 결과입니다.
각종 리브 형상과 엣지, 면들이 아주 깔끔하게 스캔 됩니다.
Transcan C 스캔 이미지

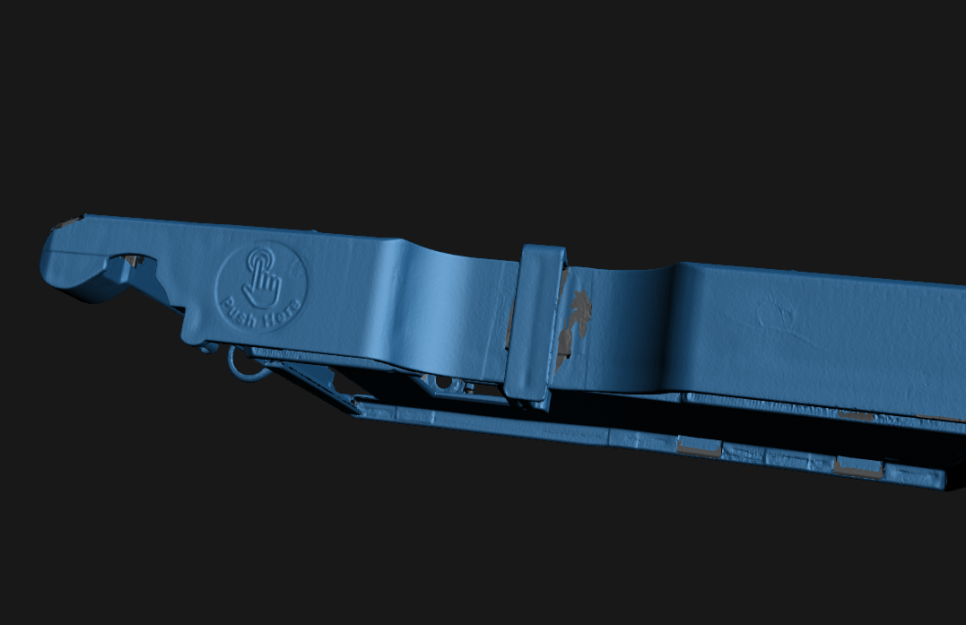

옆면의 양각으로 표시 된 부분도 글자까지 확인이 될 정도로 고해상도로 스캔이 됩니다.
이 Transcan C 제품의 경우 점간거리 0.0375mm
정확도 0.035mm의로
고해상도 고정밀 3D 스캔이 가능합니다.
FreeScan Combo 스캔 이미지
FreeScan Combo는 스캔 데이터가 이렇게 나왔습니다.
보기에는 스캔데이터가 거칠어 보이고 이상해보입니다.
이는 핸드헬드 방식의 3D스캐너가 고정방식의 3D스캐너보다는
아무래도 해상도가 약간 떨어질 수 밖에 없는 현상입니다.
하지만 레이저 광원을 사용하기 때문에
정확도가 0.02mm로 높고
재질의 영향을 받지 않는 장점이 있습니다.
여기서는 또 극명한 장단점을 알 수 있는데
왼쪽은 레이저 3D스캐너로 검은색, 반짝이는 부분들까지도 바로 스캔 한 모습입니다.
오른쪽은 LED 고정방식 3D스캐너로 디테일하지만 재질의 영향을 받고 있는 모습입니다.
차이를 아시겠나요?
정리하자면
Transcan C : 고정식, LED 광원, 재질의 영향, 고해상도
FreeScan Combo : 핸드헬드, 레이저 광원, 재질의 영향 없음, 고정밀도
고 해상도 3D스캐너 TranScan C | 3D스캔 데이터 다운로드 > 3D스캔데이터 | 3D스캐너 판매·대여·시연
(주)제이쓰리디 TranScan C 고정밀 3D스캐너로 스캔한 건담,기어,밸브,면도기,선글라스를 고해상도 데이터로 다운로드하세요. 최대 150~300mm 영역의 정밀 스캔 결과를 직접 확인할 수 있습니다.
www.j3d.co.kr
[FreeScan Combo 3D스캔 샘플 데이터 더 보기]
Freescan COMBO / Freescan COMBO Plus3D스캐너 스캔 데이터 | 3D스캔 데이타 확인 > 3D스캔데이터 | 3D스캐너
Metrology용 레이저 핸드헬드 3D스캐너 Freescan Combo로 스캔한 Arduino, 엔진블록, 대시보드 등 고정밀 산업부품의 3D스캔 데이터를 직접 다운로드해 비교해보세요. 최대 0.1mm 점간거리의 고해상도 샘플
www.j3d.co.kr
사실 두 개의 데이터 모두 역설계를 하는데는 아무 문제가 없습니다.
3D스캔 후 역설계 처리 과정 중
역설계 소프트웨어에서 단면의 스케치 라인을 보면
설계를 위한 참고 데이터는 위 아래 전부 갖고 있습니다.
이런 상황에서 제이쓰리디는 Transcan C를 추천합니다.
- 가격의 메리트
- 초보 역설계 디자이너를 위한 고해상도 스캔 데이터
이 두 가지가 주요 포인트입니다.
3D스캐너는 업무에 필요한 보조 도구일 뿐
진짜 중요한건 역설계와 도면화기 때문에
가성비 있는 제품, 초보자도 다루기 쉬운 데이터의 쉬운 취득이
가장 중요합니다.
이렇게 3D 스캐너는 단순히 3D프린터를 위한 데이터를 만드는 것으로 끝나지 않고
다양한 산업 분야에서 굉장히 폭 넓게 사용되고 있습니다.
1200개의 고객사와 10년의 3D 솔루션 경험으로
최고의 솔루션을 제공하는 제이쓰리디였습니다.
궁금하신 사항은 편하게 댓글 달아주세요 :)
