[3D스캐너 활용] 마모된 농기계 쟁기를 교체하기 위해 3D 스캔!



안녕하세요. 제이쓰리디 주실장입니다.



농기계의 쟁기 부분을 스캔하기 위해 멀리 천안에서 올라오신 사례입니다.





오래 사용한 농기계의 쟁기날 부분은 뒤틀리고 마모되어 교체를 해주어야 합니다.



하지만 도면도 없고, 곡선은 줄자로 재기도 어렵습니다.

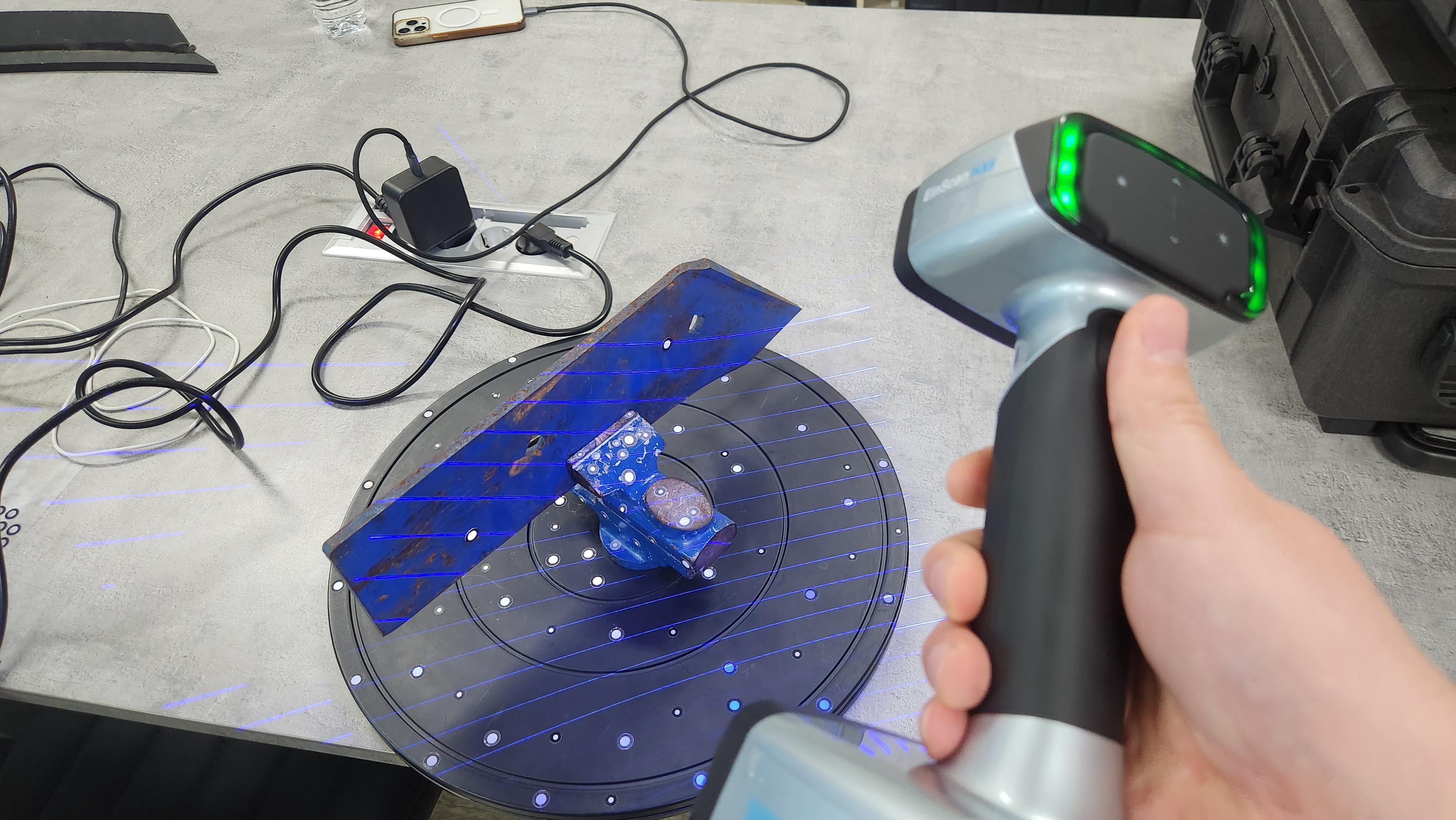

그래서 Einscan HX2와 Einscan H2로 스캔해보았습니다.





---

1. 스캔하기





Einscan H2는 LED입니다.

아무래도 얇은 형상의 엣지나 구멍의 형상을 스캔하기 쉽지 않습니다.







Einscan HX2는 레이저입니다.

조금 더 높은 해상도로 데이터를 취득 할 수 있습니다.



---



2. 역설계하기

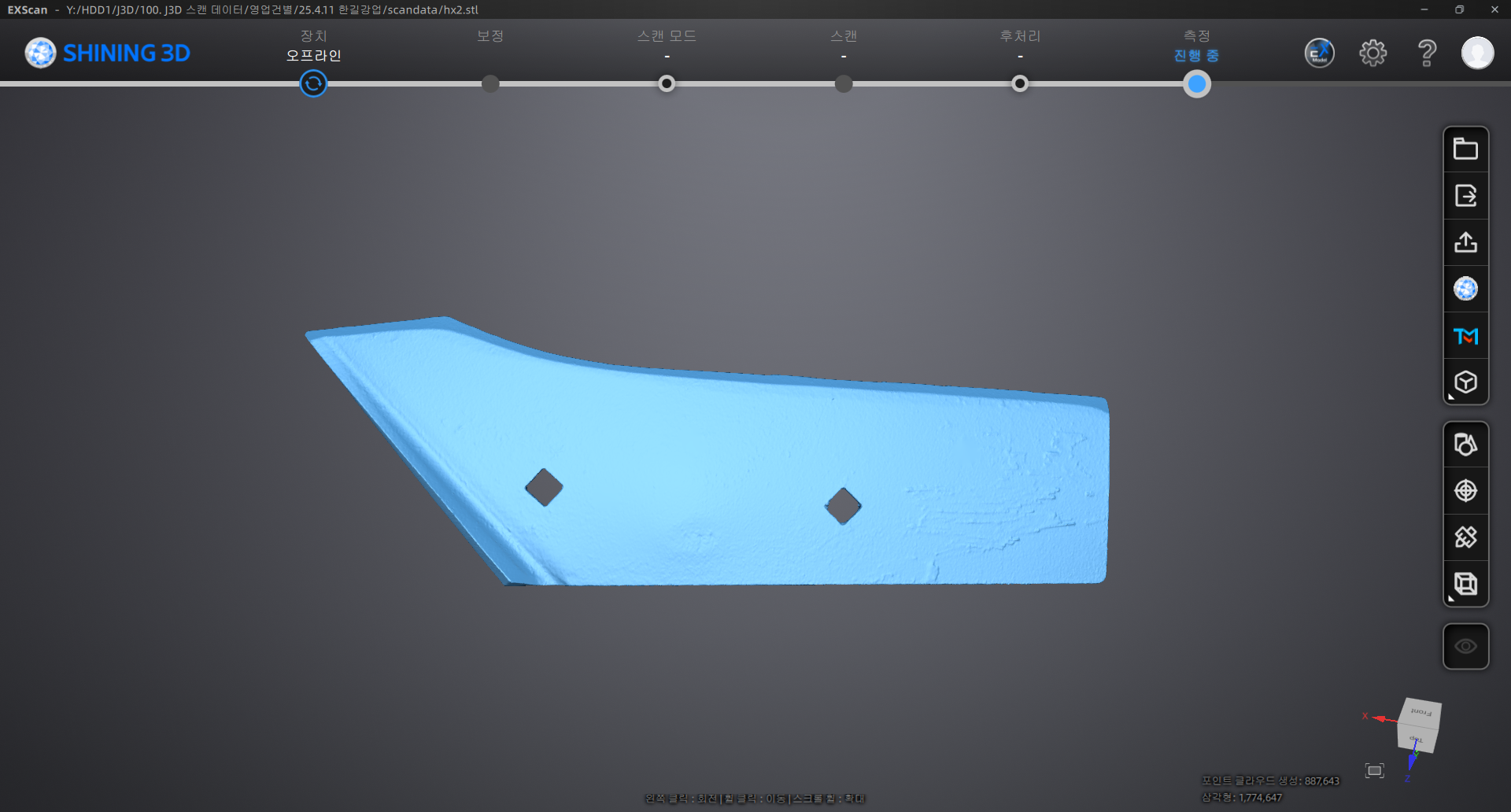

HX2의 데이터를 QuickSurface로 갖고 옵니다.





원래를 평평했던 쟁기날은 오래 사용해서 휘어져있습니다.

새로 만들때도 평평한 판을 잘라야 하기 때문에

휘어진 곡면을 따라 데이터를 역설계 해주어야 합니다.





휘어진 곡면에 맞추어 면을 생성했습니다.

메시 데이터와 비교하여 큰 뒤틀림이 없는지 확인합니다.



메시데이터의 외곽선을 2D스케치 해줍니다.

외곽선은 자동으로 검출되고

그 서넹 필요한 수치들을 넣어 스케치해주었습니다.





스케치를 따라 앞서 만들었떤 면을 깔끔하게 잘라주었습니다.





메시랑 비교해보니 0.5mm 오차 이내로 전부 들어온 모습입니다.





이 곡면을 Flatten(평탄화) 기능을 써주면 2D로 쫙 펴줍니다.

이 데이터는 dxf로 저장되니

레이저 절단기에 올려서 바로 재단이 가능합니다.



---



추가로 두번째 샘플인 검은색 샘플은

비교적 휨이 덜 합니다.

그래서 더욱 간편하게 작업이 가능합니다.





우선 비교 시연을 위해 Freescan Combo로 스캔해주었습니다.



확실한 가격차이를 보여주는 데이터의 품질입니다.





평평한 면을 기준으로 단면을 쳐주면 바로 스케치를 할 수 있는 데이터가 나옵니다.





똑같이 호나 원, 선을 검출하여 설계해주었습니다.



---



(주)제이쓰리디는 약 20여대의 시연기를 보유하고 있으며 언제든지 비교 테스트를 진행할 수 있습니다.

제이쓰리디와 함께 하면 3D스캔 솔루션이 쉬워 집니다.
