안녕하세요. 제이쓰리디 주실장입니다.
포장재 재질의 재활용이 용이한지 판정하기 위해
페트병에 붙어있는 라벨지와 라벨지의 접착면적의 비율을 계산하려는 고객님 사례입니다.
관련 법령에 따르면
라벨의 접착제 도포면적이 라벨면적의 60% 이하인 경우
우수 등급을 부여받습니다.
우선 라벨지의 면적을 측정한다는 점,
접착제 도포면적을 측정한다는 점이 정말 어렵습니다.

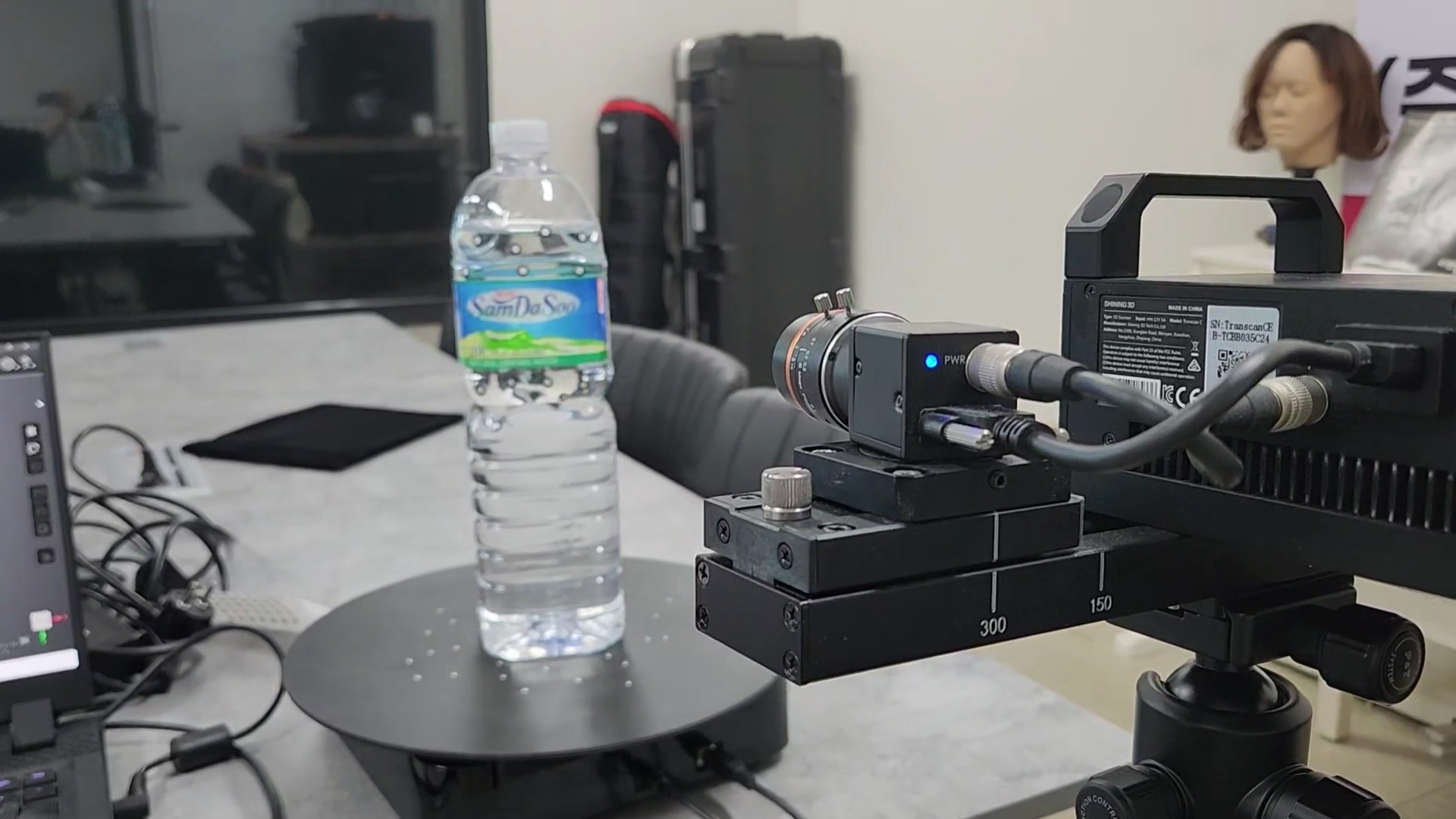

우선 고해상도의 스캔을 위해 Transcan C를 세팅해주었습니다.
페트병은 투명하기 때문에
3D스캐너가 스캔할 수 없는 점을 역으로 이용하면
페트병을 3D 스캔하면 라벨지만 바로 스캔이 가능할 것입니다.
일부 마커를 붙이고 스캔해주었습니다.
예상대로 라벨지 부분만 잘 스캔되었습니다.
기타 필요없는 노이즈는 전체 선택하여 삭제해주었습니다.
메시로 만든 후 조그맣게 나있는 구멍들은
주변 곡률을 따라 깔끔하게 메꾸어줍니다.
깔끔하게 스캔 된 라벨지 데이터입니다.
별도 프로그램 사용 할 것 없이
스캔 소프트웨어의 표면적 기능을 통해
라벨지의 면적은 16,346.8750 ㎟ 로 측정되었습니다.
이번엔 접착제 도포 면을 스캔해야 합니다.
접착제 도포 면도 투명하기 때문에
흰색 마카로 접착 부분만 칠해주었습니다.
흰색 마카칠 한 부분과 병뚜껑 부분만 잘 스캔되었고
마카칠 한 부부만 남기고 삭제하고 메시로 만들어 줍니다.
이제 동일한 방법으로

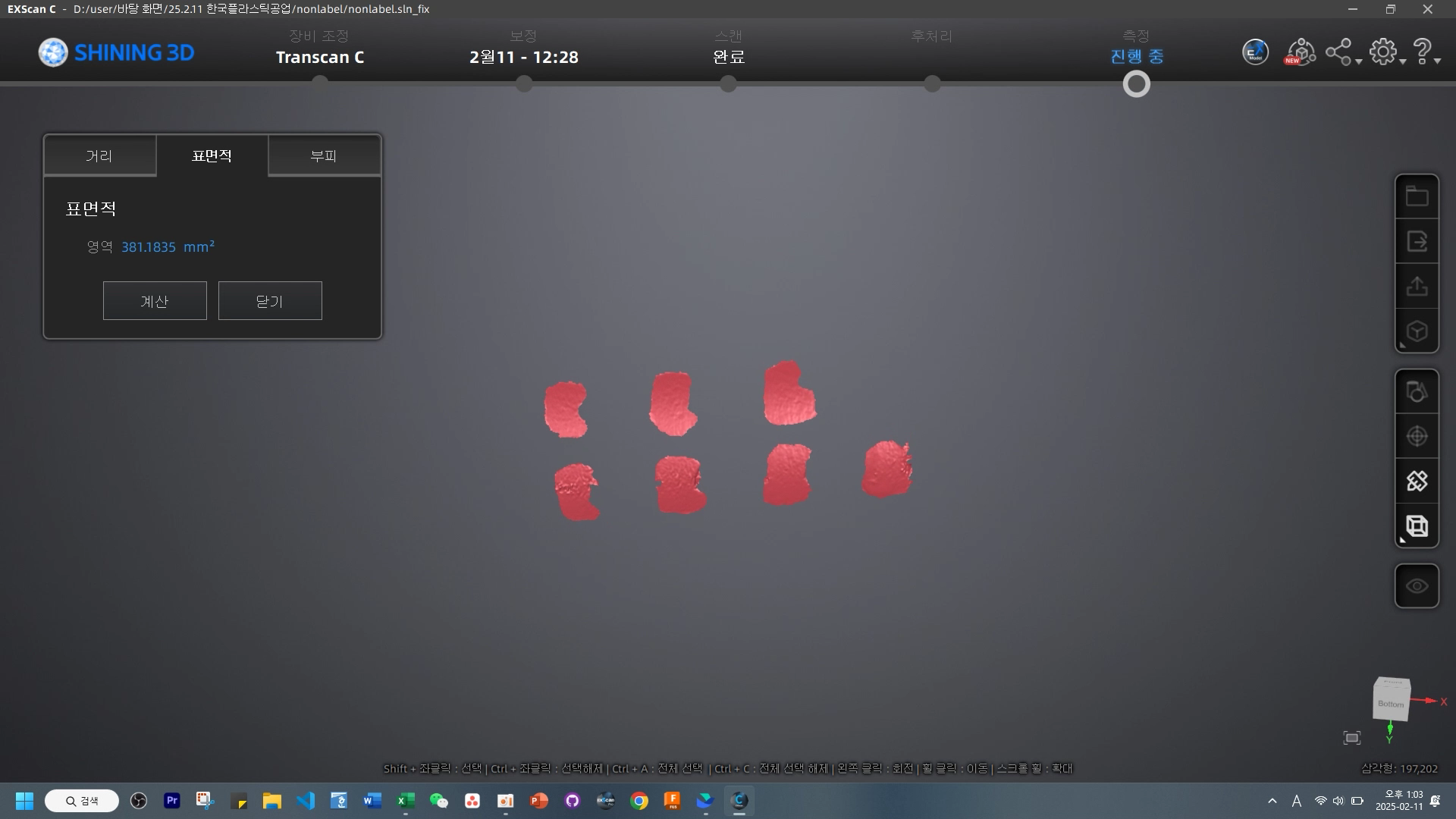

면적을 계산해보면 381.1835㎟로 측정됩니다.
라벨지에 비해 약 2.3%로 계산됩니다.
이런식으로 3D스캐너를 이용하여
포장재질의 재활용 용이성을 판정할 수 있게되었습니다.
이렇게 제이쓰리디에서는 직접 방문하지 않아도
직접 샘플을 보내주시거나
주변에서 쉽게 구할 수 있는 샘플이 있다면
성심성의것 테스트를 해드립니다.
(주)제이쓰리디는 약 20여대의 시연기를 보유하고 있으며 언제든지 비교 테스트를 진행할 수 있습니다.
제이쓰리디와 함께 하면 3D스캔 솔루션이 쉬워 집니다.
